pH和ORP传感器

来源：http://www.sdybauto.com/

pH和ORP传感器

pH电极和传感器是进行pH值测量的传感部分，有伸缩式、流通式、浸入式和直插式等多种安装选项。选择合适的pH电极传感器对优化测量结果至关重要。

留言咨询

咨询电话：
15665899689

咨询电话：15665899689

一般型
通用PH传感器
特殊电极

详情介绍

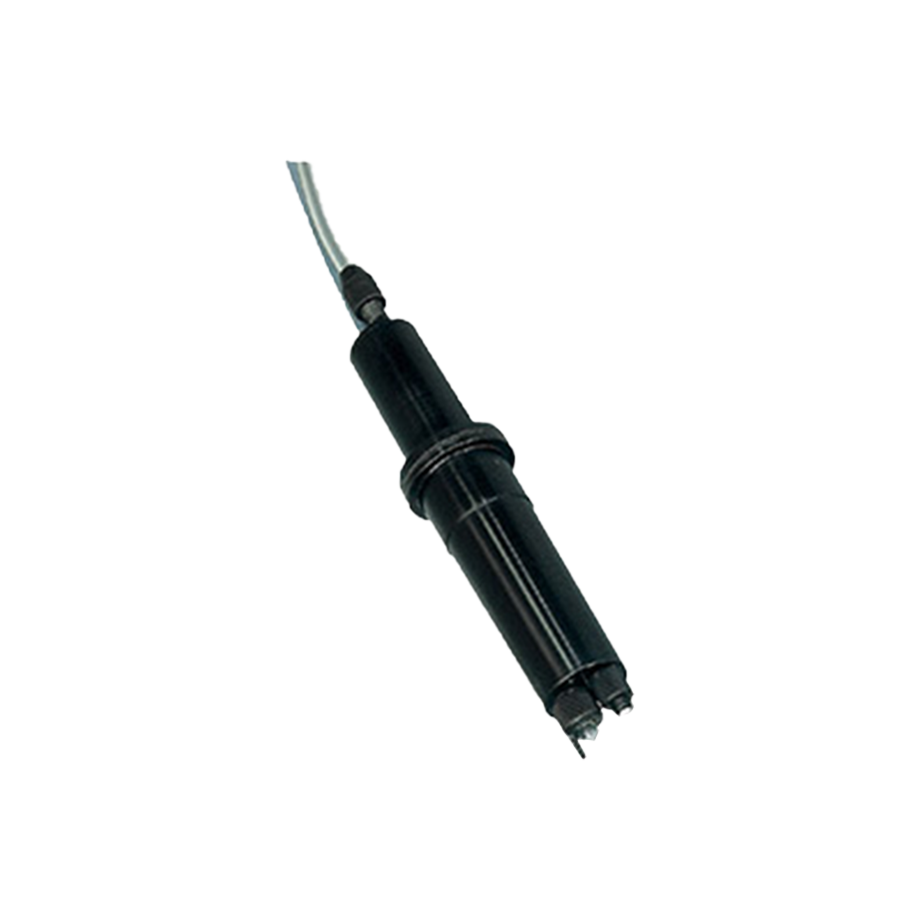

PH8EFP、PH8ERP、OR8EFG、OR8ERG pH/ORP传感器

横河电机的pH/ORP分析仪可靠性很高，具有多种先进功能且应用广泛，包括在一系列生产过程和中型废水处理厂中进行水质管理，或者用作通用的pH/ORP控制系统。

基于横河电机的优秀业绩和多年的经验，我们的产品种类丰富，可提供适合各种应用的解决方案。

除了PH8EFP、PH8ERP、OR8EFG和OR8ERG标准Ryton pH/ORP传感器，专业pH/ORP传感器还适用于多种应用场合。

虽然pH/ORP传感器之前被用作模拟检测器，但是通过安装SA11 SENCOM智能适配器，还可用作数字检测器(带Variopin接头)。pH/ORP传感器是一款适用于现场和各种组合应用的pH检测器。

PH8EFP、PH8ERP、OR8EFG、OR8ERG Ryton pH/ORP传感器特点：

（1）该传感器的本体由Ryton材料制成。Ryton是一种坚固的工程塑料，在耐腐蚀和耐热性方面可与Teflon材料相媲美，可用于多种应用场合。

（2）无论是否使用支架或清洁器，使用一种电极即可用于所有应用场合。

（3）集成电极设计可通过标准解决方案和维护简化标定过程。

（4）pH分析仪的玻璃电极、铂或金电极和ORP分析仪的接合点均可轻松更换。

（5）通过将pH/ORP传感器与SA 11 SENCOM智能适配器组合，可用作数字检测器。横河电机的更高型号可提供开放式环境。

1. pH传感器

1-1. PH8ERP KCl可再填充型电极

测量对象	水溶液中的氢离子浓度(pH)
测量原理	玻璃电极法
测量范围	pH 2～12
测量温度	-5～80℃
测量压力	大气压～50 kPa
温度补偿传感器	Pt1000
重量	约0.4 kg
数字通信功能	支持SENCOM4.0 (连接Variopin接头和SA11适配器)

1-2.PH8ERP KCl填充型电极

测量对象	水溶液中的氢离子浓度(pH)
测量原理	玻璃电极法
测量范围	pH 0～14
测量温度	-5～105℃
测量压力	大气压～10 kPa (通用型或大容量储罐500 ml) 大气压～500 kPa (中压)
温度补偿传感器	Pt1000
重量	约0.4 kg
数字通信功能	支持SENCOM4.0 (连接Variopin接头和SA11适配器)

2. ORP传感器

2-1. OR8ERG KCl可再填充型电极

测量对象	水溶液中的氧化还原电位
测量原理	金属电极法
测量范围	-1500～1500 mV
测量温度	-5～80℃
测量压力	大气压～50 kPa
重量	约0.4 kg

2-2. OR8EFG KCl填充型电极

测量对象	水溶液中的氧化还原电位
测量原理	金属电极法
测量范围	-1500～1500 mV
测量温度	-5～105℃
测量压力	大气压～10 kPa (通用型或大容量储罐500 ml) 大气压～500 kPa (中压)
重量	约0.4 kg

通用PH传感器

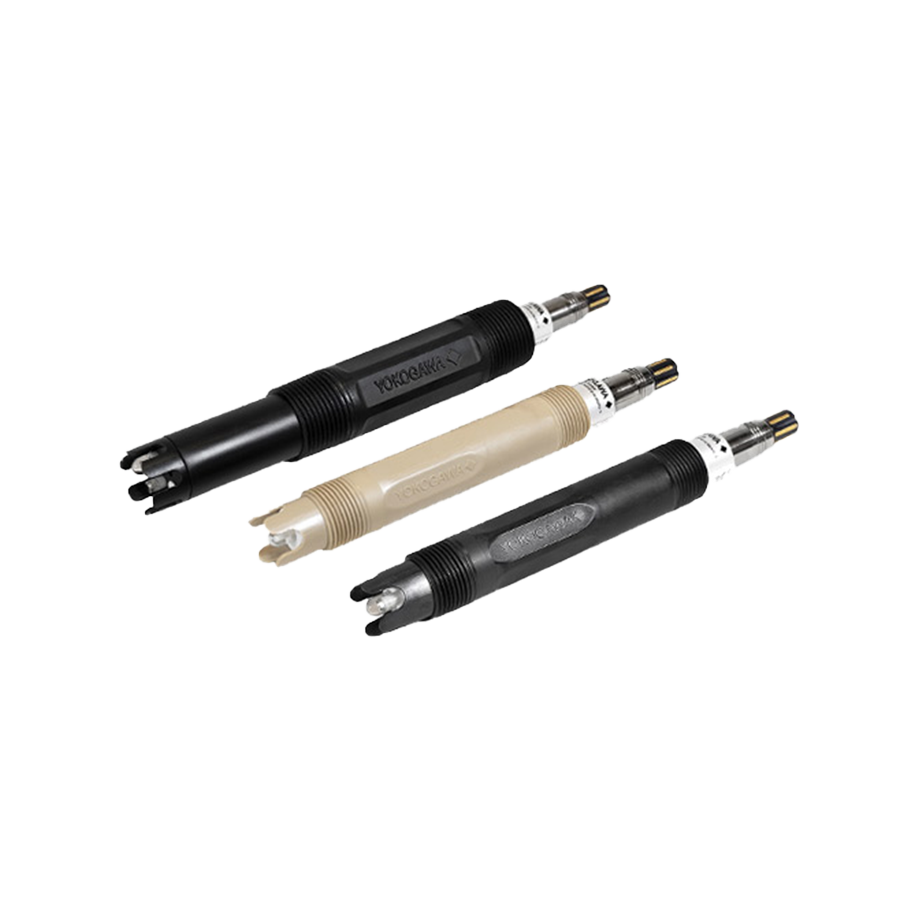

FU20/FU24/PH20一体化pH/ORP (REDOX)传感器
PH20/FU20/FU24一体化传感器体现了横河电机如何将“简单即最好”这句格言应用于传感器技术。这些传感器的特点在于具有四个独立的元件(pH、参比、温度、ORP)，可以使用耐用的Ryton或PVDF (FU20)传感器、Ryton (FU24)或PVDF (PH20)传感器同时测量pH和ORP。集成或Vario-Pin电缆采用数字编码电缆，同时传感器上采用的整体式NPT螺纹，便于安装。通过FU20的快速释放适配器，可以轻松拆卸传感器进行清洁和标定。

特性：

（1）可作为模拟和数字智能传感器(SENCOM)

（2）固体铂ORP/LE电极用于同时准确测量pH和ORP

（3）集成Pt1000元件用于准确测量温度和提高pH值准确性

（4）双接合点和长扩散路径用于参比抗污抗毒

（5）带双接合点的饱和Ag/AgCl参比系统与聚合饱和KCl和离子阱相结合，即使在化学环境不利的情况下，也能延长参比探头的使用寿命。

（6）采用大容量聚合电解质和多孔PTFE隔膜延长使用寿命

（7）阳离子差分参比系统可用于FU20，以延长使用寿命

（8）Variopin接头或集成电缆可选项

（9）设计全面，维护简单

（10）通用直插式、浸入式、离线安装(流量管件)和可伸缩开孔(仅可用于FU20)

（11）可用于FU20的快速释放适配器

（12）每个传感器均随附标定证书

（13）PH20和FU24具有压力补偿功能(已获得专利)

（14）有两种版本：一种是耐用拱顶型，适用于固体含量有限的应用；另一种是平面型，适用于固体含量相当大的应用。

FU20组合传感器体现了横河电机如何将“简单即最好”这句格言应用于传感器技术。宽体传感器(外径26 mm)具有四个独立的元件，包含在坚固的PPS40GF (RytonTM)或PVDF本体中。使用集成工业3/4"锥螺纹可轻松安装。利用大容量凝胶电解质和双接合点参比系统减缓消耗和污染，从而延长了使用寿命。该系统针对通过简化可实现准确和可靠的pH值或氧化还原测量的应用。这意味着在90%的已知应用中，该传感器将是一个理想的选择。

FU24是一款一体化pH/ORP传感器，采用耐化学腐蚀的PPS 40GF本体，适用于恶劣的pH应用，尤其适用于压力或温度波动的应用。由于过程流体在频繁的压力或温度波动的影响下进出传感器，因此这些过程会缩短传感器的使用寿命。这就导致参比电解质快速脱盐和稀释，进而改变参比电压，最终导致pH值测量漂移。

通过将成功获得专利的横河电机波纹管设计理念融入FU24电极，创建了一种强大的压力补偿机制。内置波纹管确保内部压力立刻与外部压力保持平衡，使传感器几乎不受外部压力波动的影响。波纹管张力引起轻微超压，可以防止流体进入，并保持阳离子从传感器流出。

由于可以对过程温度和压力变动进行补偿(已获专利)，因此PH20被叫作“Tempress”。通过这一简单的机械特性，传感器更加精确且使用寿命变长。补偿面板可以弯曲以适应变化，避免隔膜压差过大。这可以避免大多数冷端的相关问题。PH20由耐化学腐蚀的PVDF制成。参比系统的材质为银/氯化银，具有双接合点和凝胶电解质，以消除污染。铂氧化还原电极具有双溶液接地，对于严格的精度和传感器诊断测量至关重要。

特殊电极

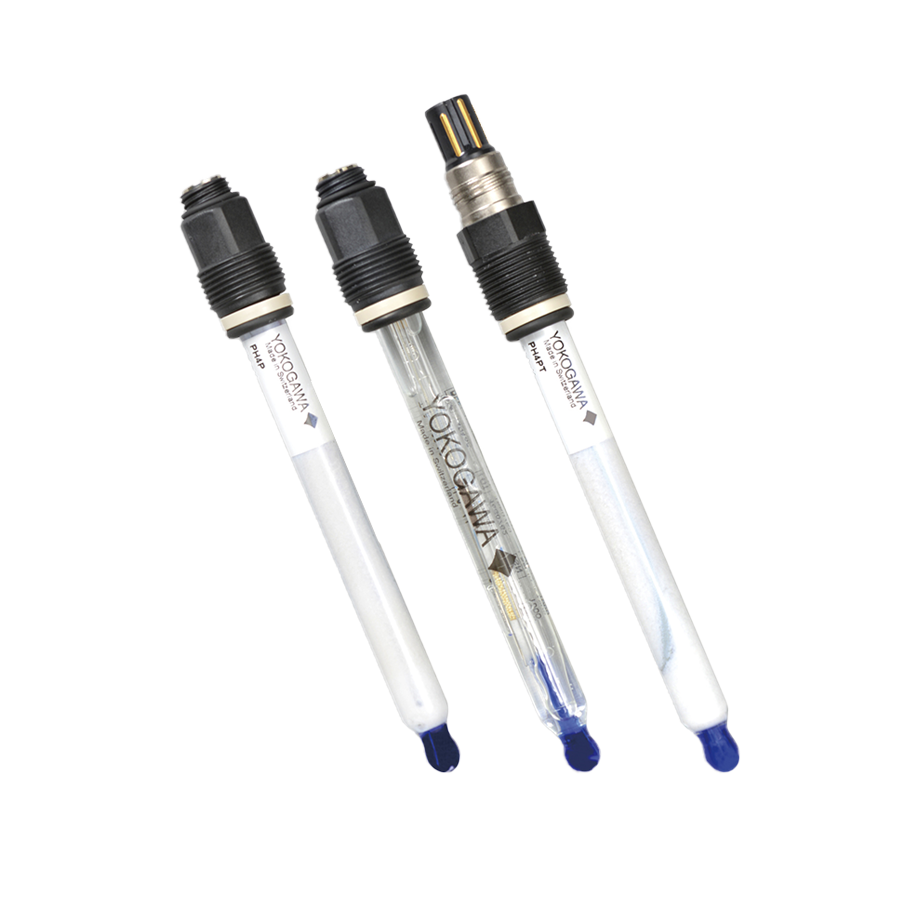

pH/ORP传感器PH4/OR4传感器系列

PH4/OR4传感器系列支持在恶劣条件下进行pH/ORP测量，例如工艺流体被严重污染或含有硫化物。PH4/OR4传感器系列可满足简单的设备要求。

PH4P	聚合物电解质pH传感器
PH4PT	带RTD (电阻温度检测器)的聚合物电解质pH传感器
OR4P	聚合物电解质ORP传感器
PH4F	耐HF的pH传感器
PH4FT	带RTD (电阻温度检测器)的耐HF pH传感器)
PH4C	化工工艺用pH传感器
PH4CT	带RTD (电阻温度检测器)的化工工艺用pH传感器
OR4C	化工工艺用ORP传感器
PH4FE	发酵用pH传感器

PH4P聚合物电解质pH传感器

（1）支持在恶劣条件下进行pH测量，例如工艺流体被严重污染或含有硫化物。

（2）以聚合物为内溶液，液接界较大(1.0 mm～1.5 mm)，并且带2个单孔，可防止堵塞。

规格：

测量范围	pH 2 ~ 14
测量温度	0 ~ 110℃
测量压力	大气压～1.6 MPa (温度25℃) 大气压～600 kPa (温度100℃)
内部电解质	聚合物电解质(含KCL)
电阻温度检测器	无(在转换器或变送器上进行手动温度补偿) (在温度变化的应用中使用带SA405温度传感器的适配器)
液接界	孔径形式，2个单孔
头部形式	S8 (S8或S7时使用电缆)
接液部分材质	本体：玻璃 O型圈：氟橡胶(FPM)或全氟橡胶(FFKM) 适配器：不锈钢(SUS316)、聚丙烯或硬聚氯乙烯
适用支架	流通池支架(PH8HF)、浸入式支架(PH8HS) (需要适配器选项，但使用带SA405温度传感器的适配器时不需要)。超声波清洗不可用。当需要自动清洗时，使用带喷射清洗设备的支架。

应用：化学、石油化学等恶劣环境；制糖、染料、工业废水、造纸

带RTD (电阻温度检测器)的PH4PT聚合物电解质pH传感器

（1）支持在恶劣条件下进行pH测量，例如工艺流体被严重污染或含有硫化物。

（2）以聚合物为内部溶液，液接较大(1.0 mm～1.5 mm)，并且带2个单孔，可防止堵塞。

（3）通过电阻温度检测器保持传感器信号稳定性。

规格：

测量范围	pH 2 ~ 14
测量温度	0 ~ 110℃
测量压力	大气压～1.6 MPa (温度25℃) 大气压～600 kPa (温度100℃)
内部电解质	聚合物电解质(含KCL)
电阻温度检测器	Pt1000
液接界	孔径形式，2个单孔
头部形式	VP6 (VP6时使用电缆)
接液部分材质	本体：玻璃 O型圈：氟橡胶(FPM)或全氟橡胶(FFKM) 适配器：不锈钢(SUS316)、聚丙烯或硬聚氯乙烯
适用支架	流通池支架(PH8HF)、浸入式支架(PH8HS) (需要适配器选项)。超声波清洗不可用。当需要自动清洗时，使用带喷射清洗设备的支架。

应用：化学、石油化学等恶劣环境；制糖、染料、工业废水、造纸

OR4P聚合物电解质ORP传感器

（1）支持在恶劣条件下进行ORP测量，例如工艺流体被严重污染或含有硫化物。

（2）以聚合物为内溶液，液接界较大(1.0 mm～1.5 mm)，并且带2个单孔，可防止堵塞。

规格：

测量范围	-1500 ~1500 mV
测量温度	0 ~ 110℃
测量压力	大气压～1.6 MPa (温度25℃) 大气压～600 kPa (温度100℃)
内部电解质	聚合物电解质(含KCL)
电阻温度检测器	无
液接界	孔径形式，2个单孔
头部形式	S8 (S8时使用电缆)
接液部分材质	本体：玻璃、铂 O型圈：氟橡胶(FPM) 适配器：不锈钢(SUS316)、聚丙烯或硬聚氯乙烯
适用支架	流通池支架(PH8HF)、浸入式支架(PH8HS) (需要适配器选项)。超声波清洗不可用。当需要自动清洗时，使用带喷射清洗设备的支架。

应用：化学、石油化学等恶劣环境；制糖、染料、工业废水、造纸

带RTD (电阻温度检测器)的PH4FT 耐HF pH传感器

（1）特殊的传感膜可以测量含氢氟酸的溶液或废水。

（2）以聚合物为内溶液，液接界较大(1.0 mm～1.5 mm)，并且带2个单孔，可防止堵塞。

（3）参比电极由银离子阱制成，可以抑制陶瓷液接界周围生成硫化物。
