氧化锆分析仪

来源：http://www.sdybauto.com/

氧化锆分析仪

一体型氧化锆氧分析仪 ZR202G ZR202SEXAxt ZR202变送器检测器结合了ZR402分体式分析仪和 ZR22检测器的优势，是一款可再装、低成本的智

留言咨询

咨询电话：
15665899689

咨询电话：15665899689

ZR202G/ZR202S
防爆型氧化锆
普通型氧化锆

详情介绍

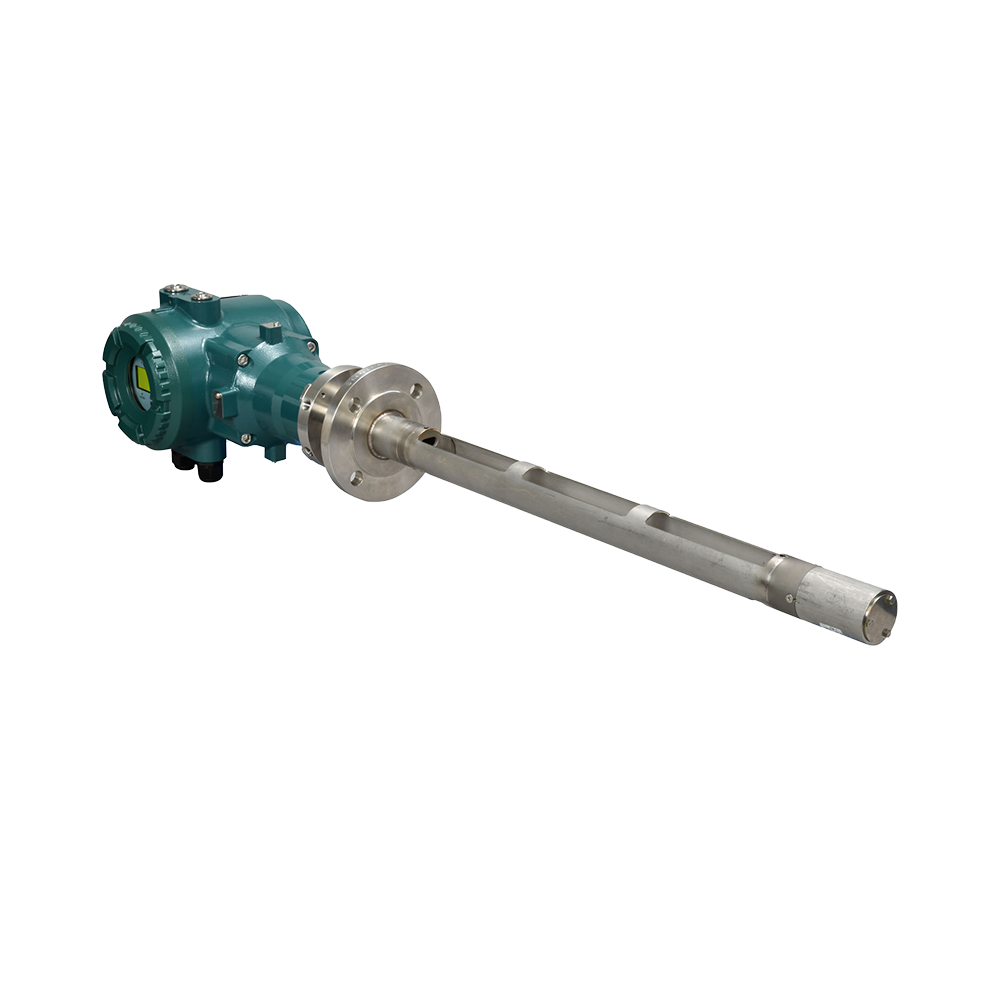

一体型氧化锆氧分析仪 ZR202G/ZR202S

EXAxt ZR202变送器/检测器结合了ZR402分体式分析仪和 ZR22检测器的优势，是一款可再装、低成本的智能测量仪表，用于在线湿度测量。该智能探头带有LCD显示器和红外操作按钮，可在现场对仪表和标定控制进行调整。利用HART通信协议，可以轻松配置仪表以及所有过程变量和诊断工具的第二信息。通过大幅降低套管、接线和导线管等安装成本，横河电机的ZR202智能探头能够帮助用户降低产品拥有成本。

（1）红外感应开关操作

（2）HART通信配置

（3）集成自动标定

（4）一体型设计可降低安装成本

（5）允许在现场更换锆池和加热器

（6）可测量氧气浓度和湿度

防爆认证：

（1）ZR202S-A (ATEX); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db

（2）ZR202S-B (FM); Class I, Division1, Groups B、C、D

（3）ZR202S-C (CSA); Class I, Division1, Groups B、C、D

（4）ZR202S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db

（5）ZR202S-K (KOSHA); Ex d IIB + H2, T2

防爆型氧化锆

防爆型氧化锆氧分析仪，转换器 ZR802S， ZR22S

有助于降低运营成本、安全运行和维护工作

防爆型氧化锆氧分析仪由ZR22S氧化锆探测器和ZR802S转换器组成，扩大了氧分析仪的防爆阵容。

ZR802S转换器是氧化锆氧分析仪市场上唯一支持以下三种通信协议的产品：用于模拟输出的 HART7、用于数字通信的Modbus TCP和Modbus RTU。它还符合关于发出指示传感器故障信号的NAMUR NE43规范和用于现场仪器自我评估功能的NAMUR NE107规范。

ZR802S转换器的自我评估功能可以定期测量ZR22S探头中传感器的电阻值，并将该数据发送到工厂的控制系统。传感器电阻是传感器劣化的有力指标，可用于远程诊断传感器的劣化，以便在情况恶化之前采取纠正措施。

传感器早期状态检测将有利于实现更高效的维护，从而保障工厂的运行效率并降低成本。

ZR802S 转换器使用数字显示屏，显示电池温度、EMF和氧气浓度。人机界面 (HMI) 通过直观的触摸屏提供简单的操作。该分析仪最适合在炼油厂、石化厂、天然气厂等爆炸性环境中监测各种工业炉的燃烧和控制低氧燃烧。

特点和优点

（1）长寿命和高可靠性氧化锆传感器

探测器使用寿命长、高可靠性的氧化锆传感器，该传感器具有寿命长和减少传感器劣化的良好记录。

（2）直观的操作该转换器集成了LCD触摸屏，易于操作，无需打开盖子即可操作许多功能。

（3）劣化诊断传感器的劣化状态可以通过转换器中的传感器电阻检查功能（自诊断功能）来确认。

（4）降低维护成本

探头的内置加热器组件可以在现场更换，降低维护成本。

（5）多种通信选项

使用数字通信模拟输出（HART7）和数字通信（Modbus TCP/RTU）进行远程维护，通过提供无位置管理来降低维护成本。

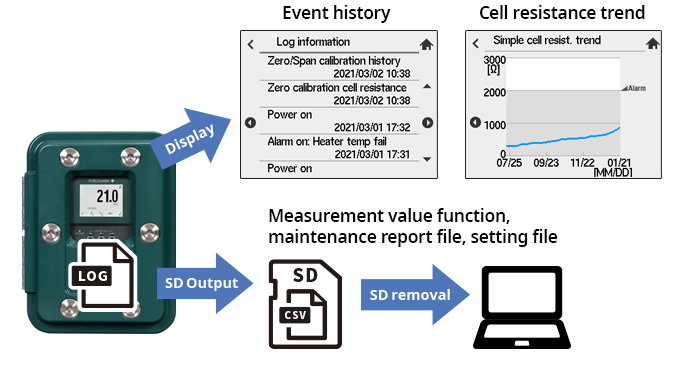

（6）长达 40 天的完整历史记录

转换器记录长达 40 天的报警历史开/关、测量值历史和其他记录。易于检查和检索日志：您可以直接在站点屏幕上显示日志，也可以使用SD卡获取数据并将其显示在其他地方。如果发生错误，可以确定是由分析仪还是DCS引起的，从而减少维护工时和停机时间。

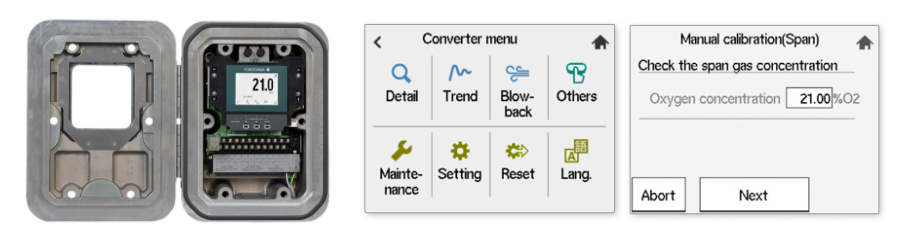

出色的可操作性转换器

无需打开盖子即可操作

（1）它可以在现场操作，而无需使用红外开关打开盖子。

盖子打开时触摸屏操作

（1）交互式和简单的操作（例如设置、趋势、校准操作）。

（2）它可以轻松操作六种语言：英语、法语、德语、中文、葡萄牙语和日语。

（3）还显示发生错误/警报时要采取的最适当的操作，从而增强服务人员的知识和经验。

利用工业物联网（IIOT）创造新价值

运营商优势

ZR802S独有的优势

（1）异常检测

Acces易于检测异常的可访问日志可降低解决问题的成本。

（2）可靠的探测器

坚固耐用的氧化锆传感器，使用寿命长，运行稳定。

（3）使用寿命长

特殊涂层可防止变质，因此具有高耐用性和耐腐蚀性。

（4）多尘条件下经久耐用

特殊涂层可防止灰尘进入，无需灰尘过滤器，从而减少了定期更换过滤器造成的停机时间。

应用

（1）炼油、石化、化工等领域加热炉、分解炉的燃烧管理。

（2）各种类型熔炉的燃烧管理，例如用于钢铁生产和垃圾焚烧的炉子。

（3）发电厂锅炉的燃烧控制。

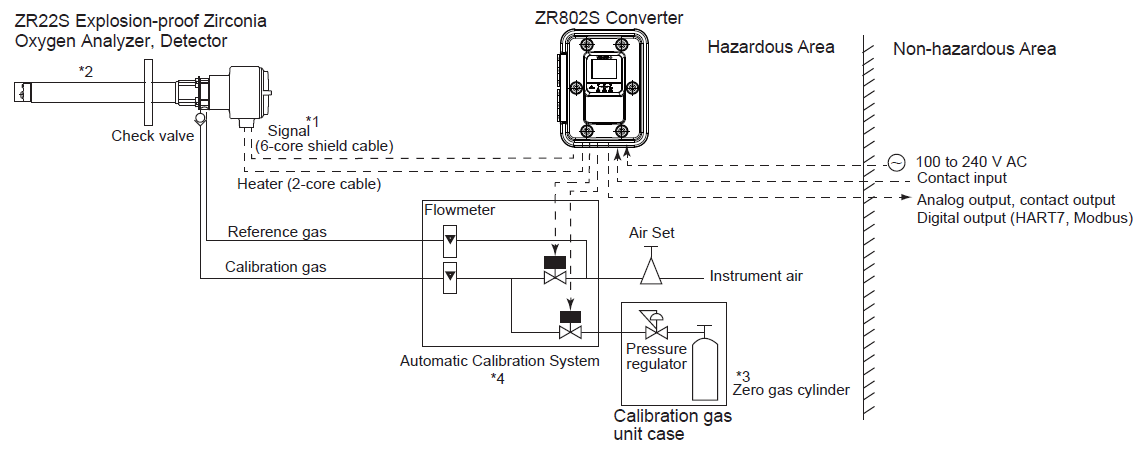

基本系统配置

分离式防爆

*传感器和变送器都是防爆的。

规格：

测量对象	燃烧废气和混合气体（不包括易燃气体）中的氧气浓度
氧气浓度	0.01 至 21 vol% O2
测量范围	O2: 0.01–100 vol% （在防爆使用的情况下，氧气浓度不得超过 21 vol% O2)
样气温度	0 至 700℃ 700至 1400℃（带高温探头适配器）
样气压力	-5 至 +5 kPa (适用于 0.15 探头, -0.5 至 +5 kPa)
插入长度	-5 至 +5 kPa (适用于 0.15 探头, -0.5 至 +5 kPa)
环境温度	ZR22S: -20 至 +60℃ ZR802S: -20至 +55℃
电源电压	100 至 240 VAC 50/60 Hz
危险场所认证	ATEX, IECEx, FM, CSA, China Ex, Korea Ex, India Ex, Taiwan Ex

特性：

重复性	O2: ± 0.5% FS (0 至 5 vol% O2或大于且小于 0 至 25 vol% O2 范围) O2: ± 1% FS (0 至 25 vol% O2 或更多，最高可达 0 至100 vol% O2 范围)
线性	O2: ± 1% FS (0至 5 vol% O2 或大于且小于 0 to 25 vol% O2 范围) O2: ± 3% FS (0至 25 vol% O2 或大于且小于 0 to 50 vol% O2范围) O2: ± 5% FS (0至 50 vol% O2 或更多，最高可达0 至 100 vol% O2范围)
漂移	O2: 零和量程 ± 2% FS/month
响应时间	5秒内响应率达到90%

普通型氧化锆

ZR22单通道氧浓度分析仪系统

型号： ZR22G, ZR22S, ZR402G, ZR22P, ZR22R, ZR22V, AC1, MC1, M1233SR, IAC-24, WZ-H, M1234SE-A, M1200DB-06

横河电机氧化锆氧分析仪广泛应用于燃烧监控，有助于行业在节能方面取得可观的成就。可广泛应用于钢铁、电力、石油化工、陶瓷、造纸、食品和纺织等耗能型行业；也可应用于各种燃烧设备，例如焚烧炉和中小型锅炉。使用分析仪进行燃烧监控，燃料可以更充分地燃烧，有助于减少CO2、SOx和NOx的排放，从而防止全球变暖和空气污染。

ZR22G分体型检测器采用高可靠性的氧化锆传感器，且其加热组件可现场更换。该检测器可安装于烟道壁等位置，能够直接进行气体测量。ZR22S分体型检测器也可用于防爆应用。

探头的内置加热器组件可现场更换，降低维护成本(仅ZR22G)。

探头使用长寿命、高可靠性和可在线更换的氧化锆传感器。

使用数字通信(HART)的远程维护可降低维护成本。

测量对象	Oxygen燃烧废气和混合气体中的氧气浓度 gas
测量系统	Zircon氧化锆传感器
测量范围	0.01 to 100 vol% O2
输出信号	4 to 20 mA DC，两点 (ZR402G) (最大负载电阻550 Ω)
设定量程范围	0 - 5 vol%O2 ~ 0 - 100 vol%O2 (单位为1 vol% O2)的范围内任意设定，或局部量程。
数字通信(HART)	250 to 550Ω，取决于与回路相连的现场设备数(多点模式)。
样气压力	-5 to +250 kPa (大于+5 kPa时需压力补偿选项)
样气温度	0 to 700℃(仅探头) 700 to 1871℃ (带0.15 m探头、JIS 5K 32 FF法兰和ZR22P高温探头适配器)
探头长度	0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m
接点输出	4点(1点失效保护，常开)
接点输入	2点
标定	方法：零点/量程标定标定模式：自动、半自动和手动（带LCD触摸屏）
检测器结构 (ZR22G)	加热器和热电偶可更换结构。非防爆相当于NEMA4X/IP66
转换器结构 (ZR402G)	非防爆，室外安装，相当于NEMA4X/IP66
环境温度	探头 (ZR22G): -20 to 150℃ 转换器r (ZR402G): -20 to 55℃)
参比气体系统	仪表空气(首选)：50 kPa (200 kPa带止回阀) + 炉内压力；损耗约1 Nl/min 自然对流
电源	85 to 264 V AC; 45 to 66 Hz

测量对象	燃烧废气和混合气体中的氧气浓度
测量系统	Zir氧化锆传感器nsor
防爆认证	ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-B (FM); Class I, Division1, Groups B、C、D组 ZR22S-C (CSA); Class I, Division1, Groups B、C、D组 ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-K (KOSHA); Ex d IIB + H2 T2
测量范围	0.01 ~ 100 vol% O2
输出信号	4 to 20 mA DC，两点（ZR402G）（最大负载电阻550 Ω）
设定量程范围	0 - 5 vol%O2 ~ 0 - 100 vol%O2 （单位为 1 vol% O2)的范围内任意设定，或局部量程。
数字通信(HART)	250 to 550Ω, 取决于与回路相连的现场设备数(多点模式)
样气压力	±5kPa 用于0.15 m探头，-0.5 to +5 kPa. 炉内不允许有压力波动
样气温度	0 to 700℃ 700～1871℃ (带0.15 m探头、JIS 5K 32 FF法兰和ZR22P高温探头适配器(仅某些可选项)
探头长度	0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m
接点输出	4点(1点失效保护，常开)
接点输入	Tw2点nts
标定	方法：零点/量程标定ration 标定模式：自动、半自动和手动(带LCD触摸屏)
检测器结构 (ZR22S)	加热器和热电偶可更换结构，相当于 NEMA4X/IP66
转换器结构 (ZR402G)	Non非防爆，室外安装，相当于NEMA4X/IP66
环境温度	-20 to +60℃ （接线盒表面-20～+150℃）(ZR22S) -20 to +55℃ (ZR402G)
参比气体系统	仪表空气：50 kPa + 炉内压力；损耗约1Nl/min
接线连接	ATEX; M20 by 1.5 mm 或 1/2 NPT 中选择一种(4件) FM; 1/2 NPT (4 件) CSA; 1/2 NPT (4 件) IECEx; M20 by 1.5 mm 或 1/2 NPT s中选择一种 (4件)
电源	85 to 264 V AC; 45 to 66 Hz

Re重复性ity	设定范围最大值的±0.5%
Li线性ty	设定范围最大值的±1%
D漂移ft	设定范围最大值的±2%
Res响应时间e (T90)	5秒内90%响应（ZR22S防爆型为60秒）
