可靠性高
伺服单元
笔式伺服单元使用超小型齿轮齿条式步进电机。与以前的型号相比，伺服单元更小且功耗更低。
防溅前门(符合DIN 40050-IP54)在面板固定安装过程中，前门符合DIN 40050-IP54标准。
高压固态扫描仪扫描仪采用高耐压半导体继电器，用于切换输入信号。它以每秒6点的高速扫描，延长了扫描仪的寿命并降低噪声。
使用ASIC
记录仪通过横河电机著名的ASIC(专用集成电路应用或定制IC)进行高度的功能集成。这样可以降低功耗，延长组件寿命并抑制热量散发。
安全/EMC标准横河电机的高可靠性工业记录仪支持安全性和EMC (电磁兼容性)标准。当然，µR符合欧洲CE标志标准。
重量轻
µR10000
*个别端子可拆卸，更易接线和维护。
µR20000
*个别端子可拆卸，更易接线和维护。
使用易于查看的大型VFD全点阵显示屏(µR10000：101×16，µR20000：181×16)。所有设置均可交互并支持导航显示，提供更易于阅读的选项和出色的操作简便性。

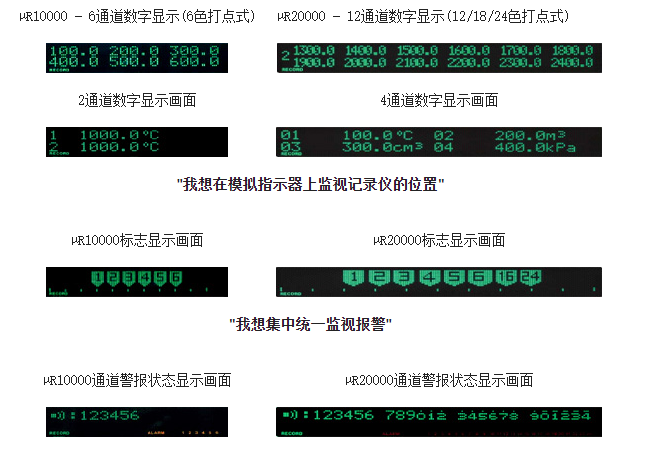

用于现场监控的多画面显示(显示各种画面)
导航显示使设置变得轻松
所有设置均可交互并支持导航显示，使用更加简便。
µR10000导航显示画面(范围设置示例)
上部(设置参数)：显示设置通道、范围、量程(左)或量程(右)。
下部(设置导航)：显示参数的说明和设置范围。
µR10000：滚动显示18个或更多字符
µR20000：滚动显示31个或更多字符
该µR在盒式色带和内部照明方面有所改善。另外，新型可拆卸式毡笔(记录笔型)、绘图笔、盒式色带(打点型)和记录纸与以前的型号保持兼容。
通过使用高强度白色LED和光扩散棒进行内部照明，可以大大提高图表部分的可视性。
盒式色带
盒式色带具有弹出功能。您可以在图表上添加备注，在记录期间查看历史趋势。
强大的运算功能(/M1可选项)
计算结果的模拟记录
打点式机型：
允许在所有计算通道(12通道)上记录。记录可在各通道内开启或关闭。
笔式机型：
可以将测量或计算结果分配给任意笔进行记录。
|
运算通道 |
使用测量通道、通信数字输入和远程输入。 |
|
运算通道数 |
笔式机型：8通道
打点式机型：12通道(µR10000)、24 通道(µR20000) |
|
计算 |
四则运算符号(+，-，×，÷)、平方根、绝对值、常用对数(y = log10x)、指数(eX)和幂。
关系运算符(<、>、≤、≥、=、≠)
逻辑运算(AND、OR、NOT、XOR) |
|
常数 |
30
|
|
通信数字输入 |
笔式机型：8点；打点式机型：12点(µR10000)、24点(µR20000) |
|
远程输入 |
最多运许5点远程输入
远程状态(0/1)可用于方程式 |
|
方程式 |
最多可以使用120个字符 |
|
统计计算 |
MAX、MIN、AVE、SUM、MAX-MIN |

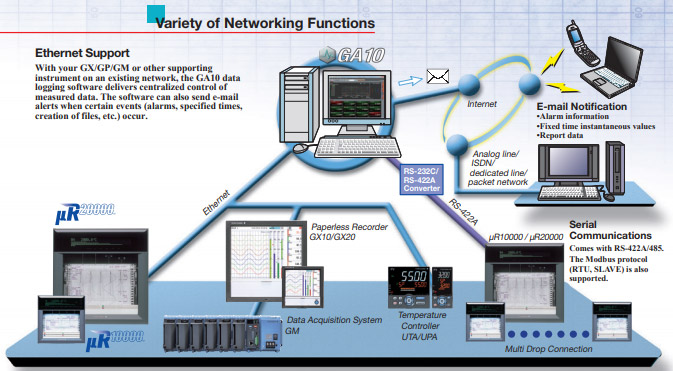

多种网络功能

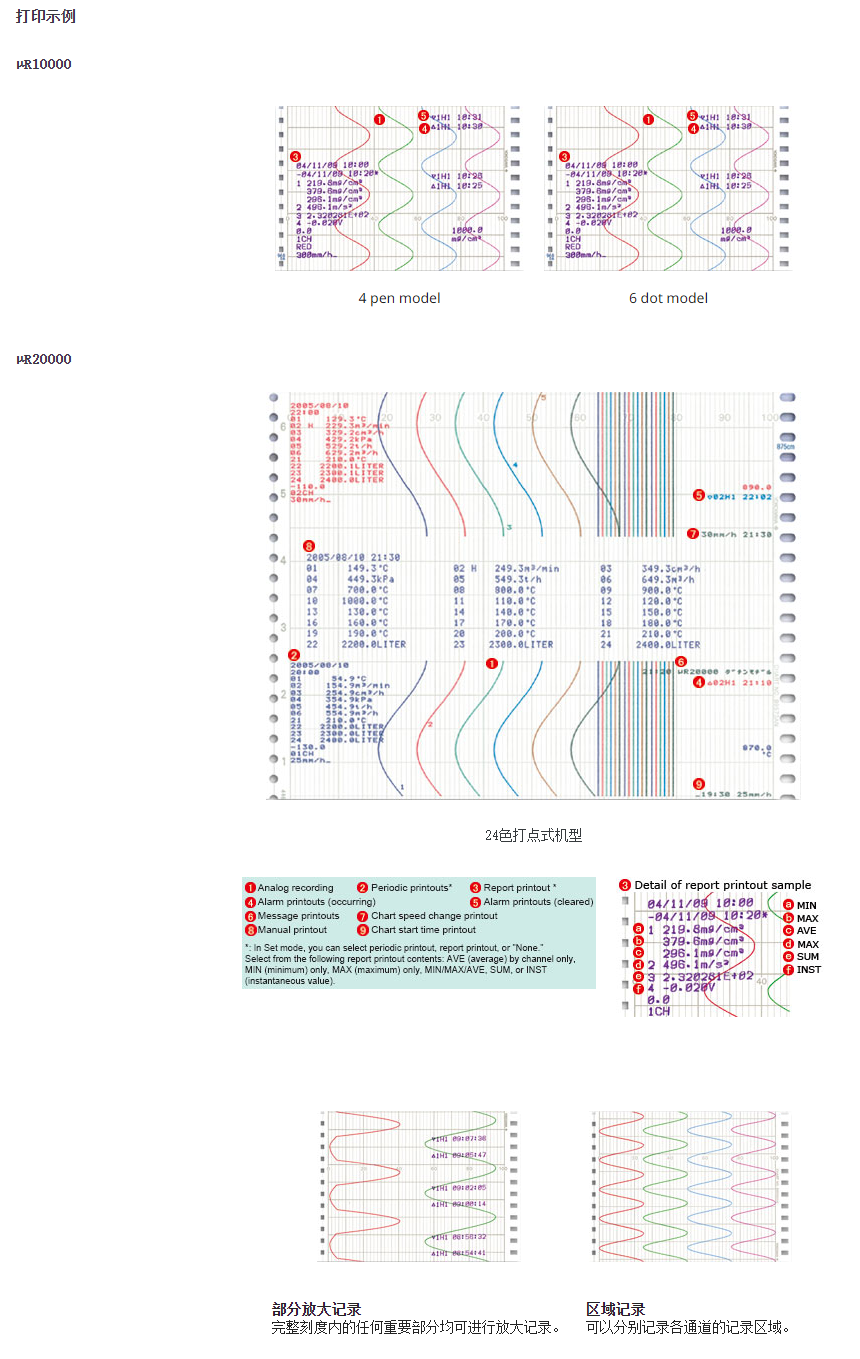

多种记录和打印功能
测量值校正(/CC1可选项)
由于传感器老化需要一定校正，或测量值在精度范围内但相对于其他仪表显示值波动时，此功能可以进行微调。根据指定虚线校正输入信号并测量其值。
设定点数
您可以在2到16的范围内选择组成线段的点数(包括起点和终点)。
|
输入值 |
校正值 |
修正值 |
绝对值 |
| 9.8° |
10.0° |
0.2° |
10.0° |
| 90.5° |
90.0° |
-0.5° |
90.0° |
24 V DC/AC 电源(/P1可选项)
该单元可由24 V DC或24 V AC电源供电。
（1）额定电源：24 V DC/AC
（2）允许的电源电压范围：21.6～26.4 V DC/AC
（3）介电强度：
（4）电源至接地端子：1000 V AC
（5）功耗(约值)：
|
电源电压 |
最大 |
| 24 VDC |
Approx. 50 VA |
| 24 VAC (50/60 Hz) |
Approx. 60 VA |
详情介绍
